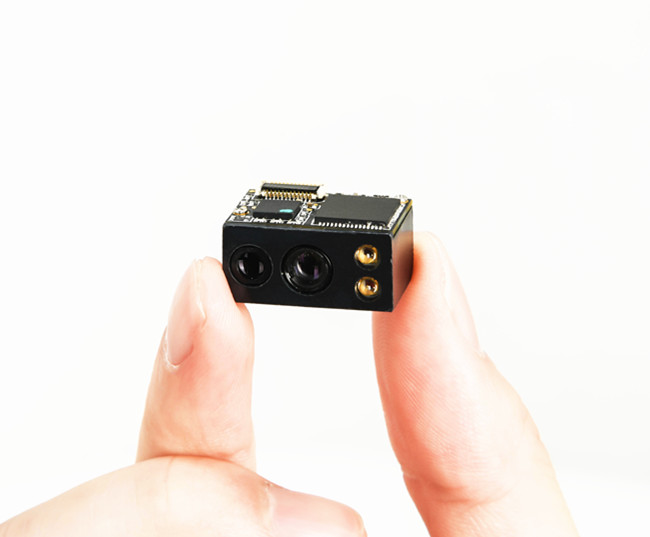

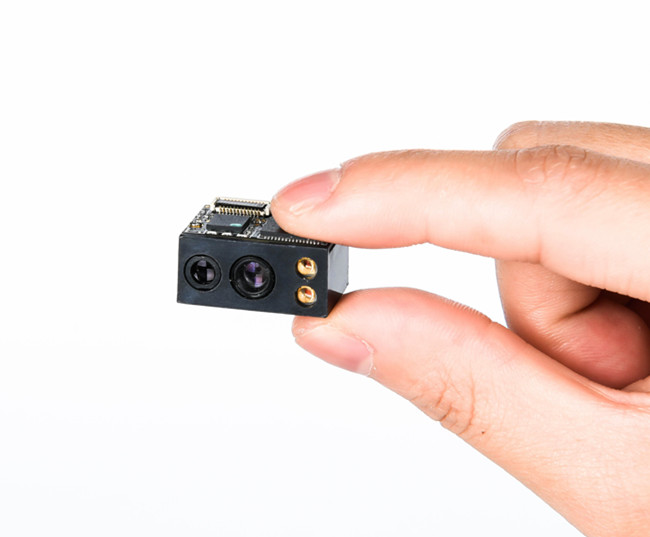

LV3096 Mini OEM 2D Módulo de escáner de códigos de barras para terminales pequeños

Introducción del producto:

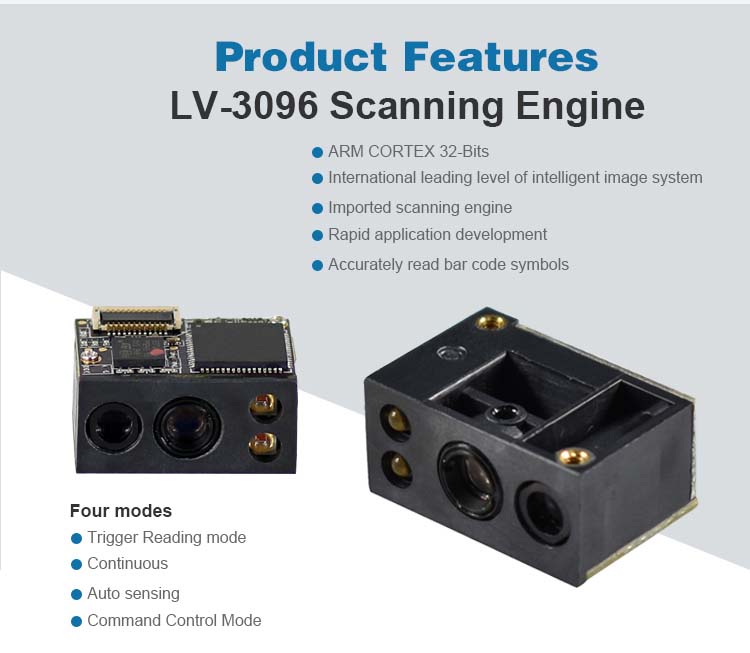

1. El motor de escaneo OEM LV3096, un sistema de reconocimiento de imágenes computarizado, ofrece una nueva era de motores de escaneo de código de barras 2D.



2. El chip decodificador de códigos de barras 2D del LV3096 combina ingeniosamente la tecnología UIMG y el diseño y fabricación de chips avanzados, lo que simplifica significativamente el diseño de la aplicación y ofrece un rendimiento superior y una fiabilidad sólida con bajo consumo de energía.

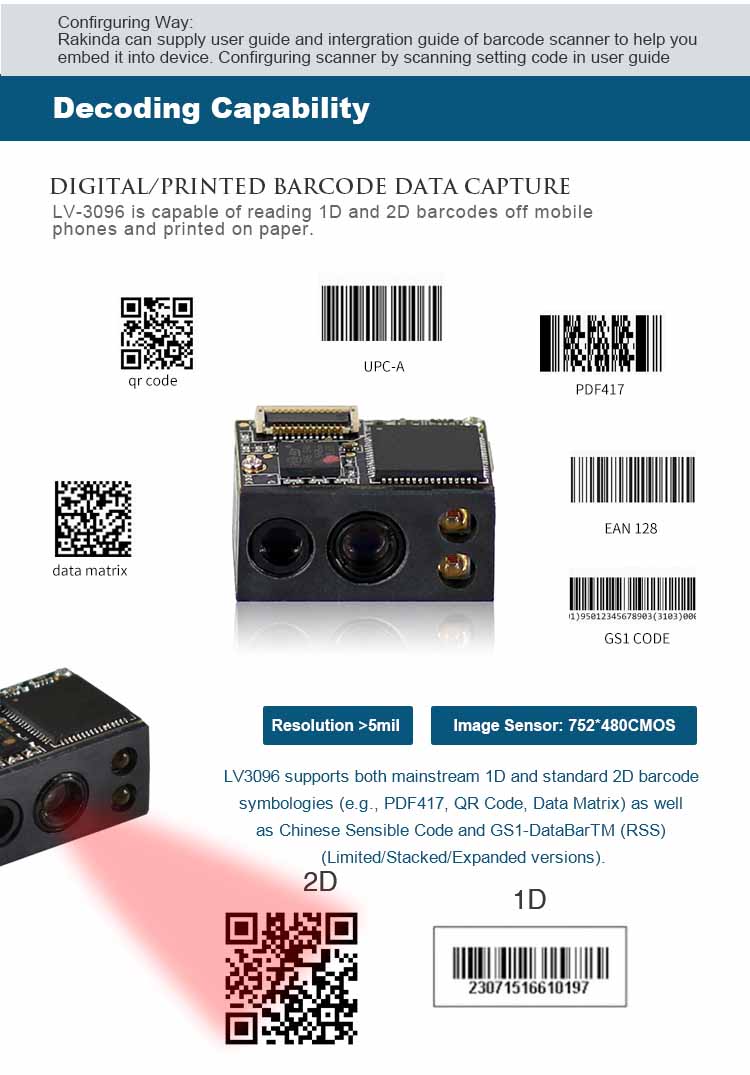

3. El LV3096 es compatible con todas las versiones principales de 1D, así como con PDF417, Código QR (M1 / M2 / Micro), Data Matrix y GS1-DataBar TM (RSS) (versiones limitadas / apiladas / expandidas).

Detalles del producto

Número de artículo: LV3096

Interfaz: USB / TTL232

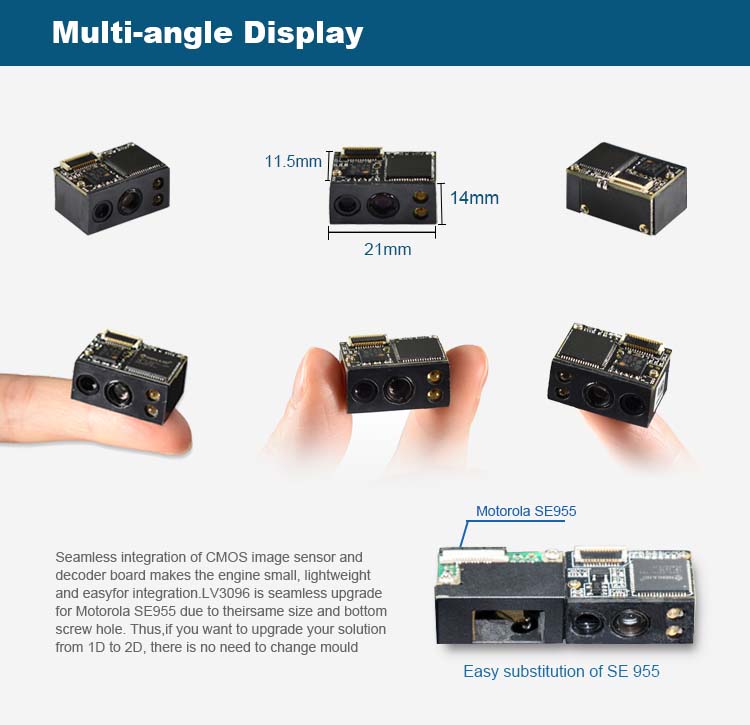

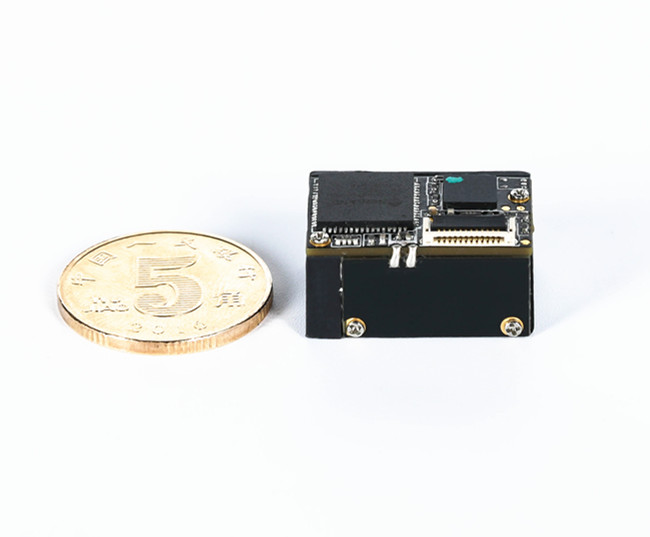

Tamaño del producto: 21,17 (W) * 14,6 (D) * 11,52 (H) mm

Símbolos: 1D y 2D [PDF417, Data Matrix (ECC200, ECC000, 050, 080, 100, 140), Código QR]

Temperatura de funcionamiento: -20 ℃ ± 60 ℃

Características: tamaño compacto, actualización perfecta para Symbol SE955, bajo consumo de energía.

Aplicación: recopilador de datos móvil, escáner de código de barras Bluetooth, tableta y otros dispositivos portátiles.


Especificaciones del producto

Actuación

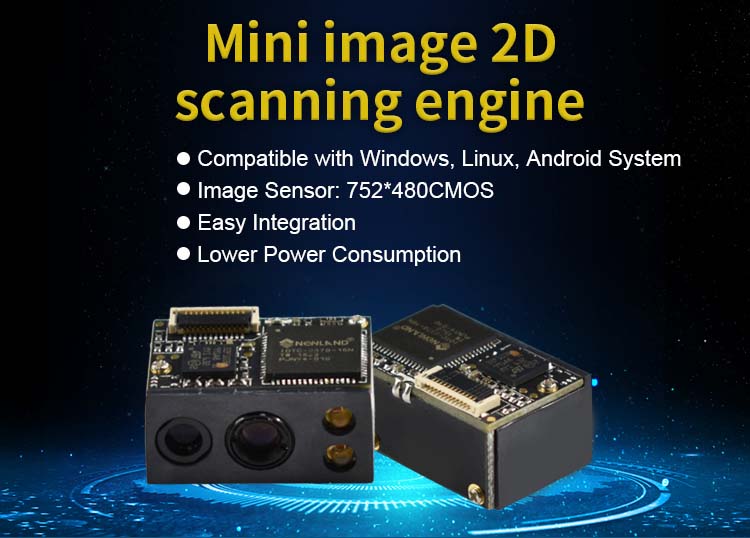

Sensor de imagen752 × 480 CMOS
ProcesadorIOTC 2D chip de decodificador 48MHz
IluminaciónLED rojo 625 ± 10 nm
Simbologías2D

PDF 417, Data Matrix (ECC200, ECC000,050,080,100,140), Código QR

1D

Código 128, EAN-13, EAN-8, Código 39, UPC-A, UPC-E,

Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Código 93,

UCC / EAN-128, GS1 Databar , Matriz 2 de 5, Código 11,

Industrial 2 de 5, Estándar 2 de 5, Plessey, MSI-Plessey, etc.

Lectura de precisión≥ 5mil
Profundidad de campo*EAN13 (13 mil)55 mm - 185 mm
Código 39 (5 mil)55 mm - 100 mm
PDF 417 (6,67 mil)40 mm - 130 mm
Matriz de datos (10 mil)40 mm - 135 mm
Código QR (15 mil)40 mm - 160 mm
Contraste del símbolo≥ 30% de diferencia de reflectancia
Ángulo de escaneo **Rodillo: 360 °, Paso: ± 55 °, Inclinación: ± 55 °
Campo de visión
Horizontal 36 °; Vertical 23 °
Mecánico eléctrico

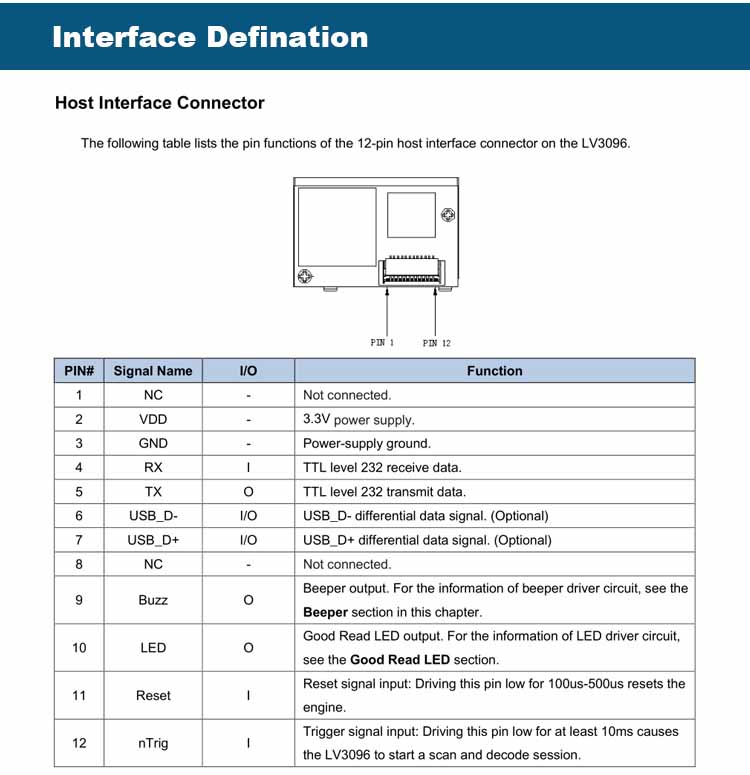

InterfazTTL-232, USB (opcional)
Consumo de energía nominal0.76 W
Tensión de funcionamiento3,3 ± 10% VDC
Corriente a 3.3 VCC230 mA

4 mA (la comunicación USB no es compatible);

7 mA (se admite la comunicación USB)

<5 uA

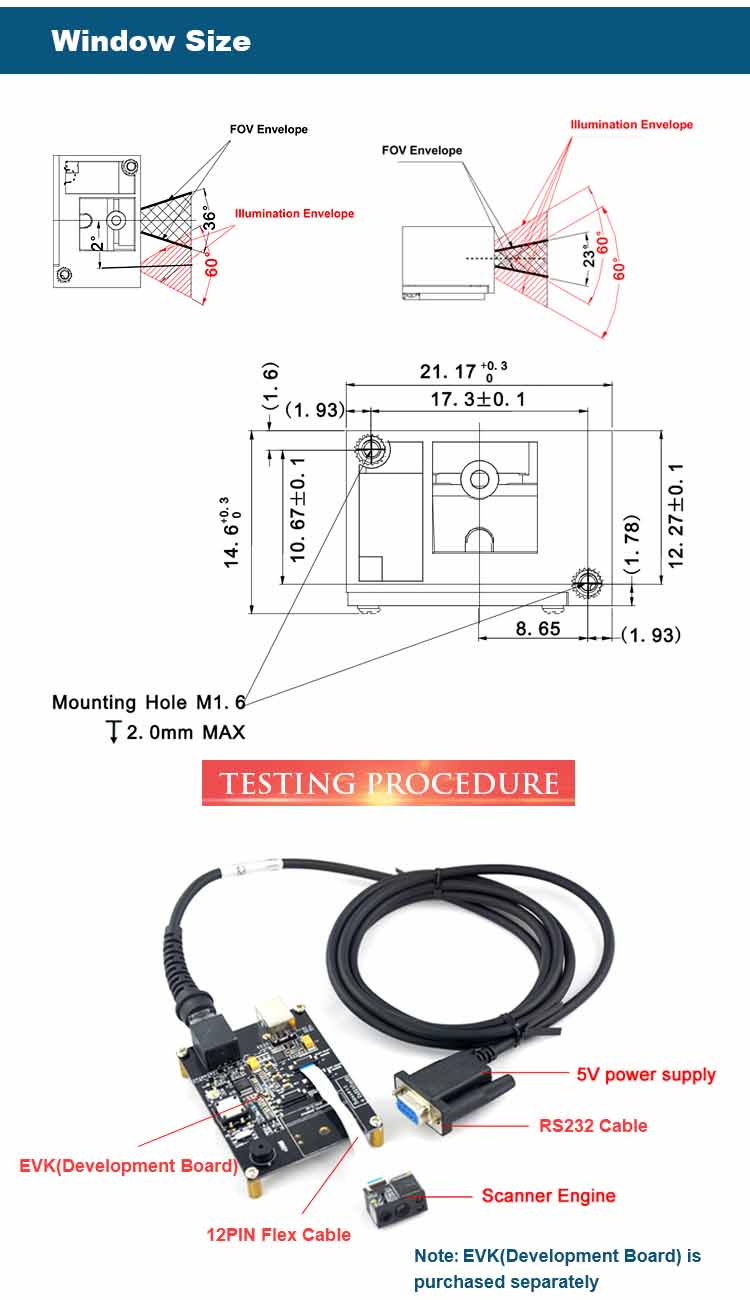

Dimensiones
21,17 (A) x 14,6 (D) x 11,52 (H) mm
Peso
5,0 g
Ambiental
Temperatura de funcionamiento-20 ℃ ~ + 60 ℃
Temperatura de almacenamiento-40 ℃ ~ + 80 ℃
Humedad5% ~ 95% (sin condensación)
Luz ambiental0 ~ 100000 lux (luz natural)
Certificaciones
FCC Parte15 Clase B, CE EMC Clase B
Accesorios

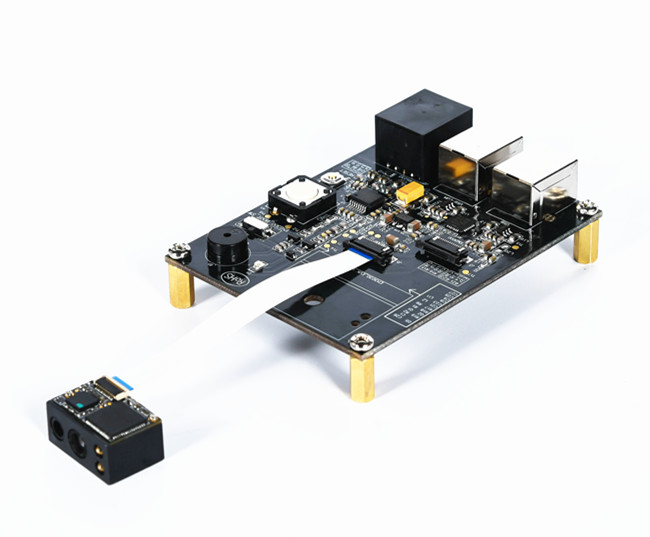

EVK3000

Tablero de desarrollo de software, equipado con un botón de disparo,

beeper y interfaces RS-232 y USB.

Cable

Se utiliza para conectar el EVK3000 a un dispositivo host;

equipado con un conector de potencia.

Se utiliza para conectar el EVK3000 a un dispositivo host.
Adaptador de corrienteSe utiliza para proporcionar energía para el EVK3000.
Salida: DC5V, 2A; Entrada: AC100 ~ 240V, 50 ~ 60Hz
* Condiciones de prueba: T = 23 ℃, Iluminación = 300 LUX
** Condiciónes de la prueba:

Código 39, 3 Bytes; Resolución = 10 mil; W: N = 3: 1; PCS = 0,8; Altura del código de barras = 11 mm;

Distancia de escaneo = 120 mm, T = 23 ℃, iluminación = 300 LUX
