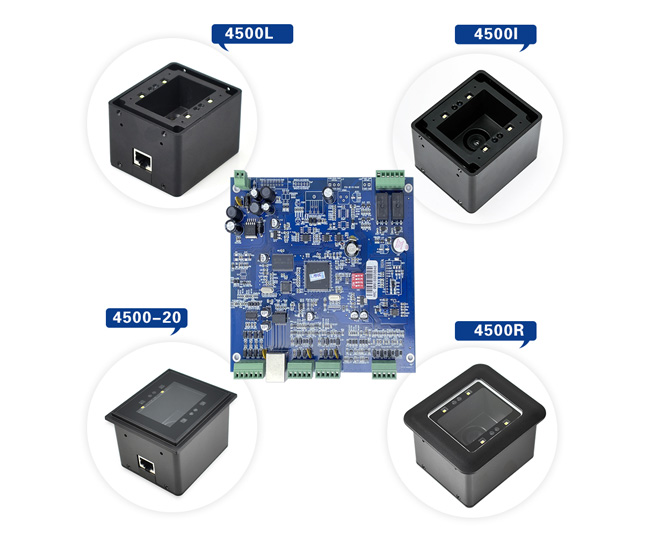

El controlador de acceso de código QR es un controlador de acceso de red de código bidimensional desarrollado en base a un procesador de alto rendimiento ARM integrado de 32 bits y un sistema operativo en tiempo real integrado de múltiples tareas, combinado con un cabezal de lectura de código bidimensional y una cerradura de puerta de control electrónico.

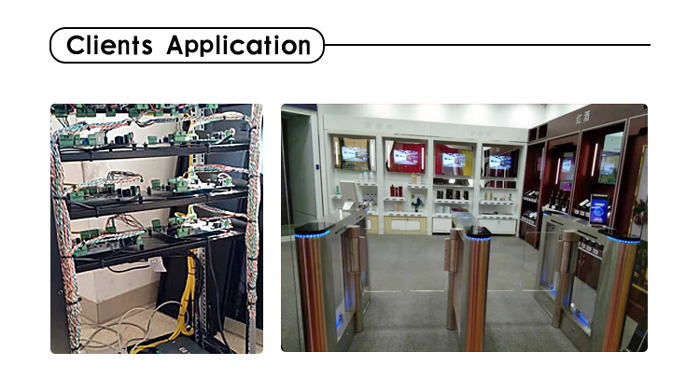

El controlador de acceso de código QR es un controlador de acceso de red de código bidimensional desarrollado en base a un procesador de alto rendimiento ARM integrado de 32 bits y un sistema operativo en tiempo real integrado de múltiples tareas, combinado con un cabezal de lectura de código bidimensional y una cerradura de puerta de control electrónico. El sensor de puerta y otros equipos forman un sistema de gestión de control de acceso con código QR estable, confiable, inteligente y seguro. Es ampliamente utilizado en la gestión de control de acceso de bancos, prisiones, comisarías de policía, edificios de oficinas, distritos residenciales, grandes empresas estatales y empresas e instituciones.
Características clave de rendimiento:
* Con DataFlash y memoria ferroeléctrica, los datos no se perderán durante 10 años después de un corte de energía;
* La capacidad de la tarjeta del controlador es de 65.000 piezas y la capacidad de eventos es de 100.000 piezas, que se puede ampliar; la capacidad del código QR es de 100.000 veces;
* Soporte de conexión de diferentes tipos de dispositivos de identificación;
* Puede realizar el control del período de tiempo para que todo el personal entre y salga;
* Admite descarga remota y actualización remota;
Parámetros del controlador de acceso a la red
Especificaciones técnicas | |||
Método de comunicación
| Puerto de comunicación
| Interfaz Ethernet autoadaptable 10 / 100M, | |
Cable de red de conexión directa | |||
cable de red cruzado | |||
Protocolo
| Protocolo TCP / IP | ||
Protocolo de comunicación serial | Tasa de baudios | 9600 | |
Distancia de transmisión
| TCP / IP | <100 metros | |
Apoyar la operación fuera de línea | |||
Permitir actualización en línea o remota | |||
Admite segmento de pasarela cruzada / red cruzada | |||
Programación semanal | 15 grupos * 7 días * 8 periodos | ||
Programación de vacaciones | 15 grupos * 100 días * 2 periodos | ||
Programa de control | Grupo * 7 días * 8 periodos | ||
Memoria
| Usuarios de tarjetas | 65.000 (tipo estándar), ampliable a 250.000 usuarios | |
Registros de eventos | 80.000 (tipo estándar), ampliable a 500.000 | ||
Capacidad del código QR | 100.000 veces | ||
Tiempo de retención de datos de apagado | 10 años | ||
Parámetros eléctricos
| Entrada de energía del controlador | 12VDC | |
Control de acceso Fuente de alimentación 5a dedicada | 110 ~ 260VAC 50 / 60HZ | ||
Fuente de alimentación de respaldo | Batería de plomo-ácido de 12V / 7AH (opcional) | ||
Corriente de trabajo | <150mA (Nota: cerradura eléctrica y corriente del lector no incluidos) | ||

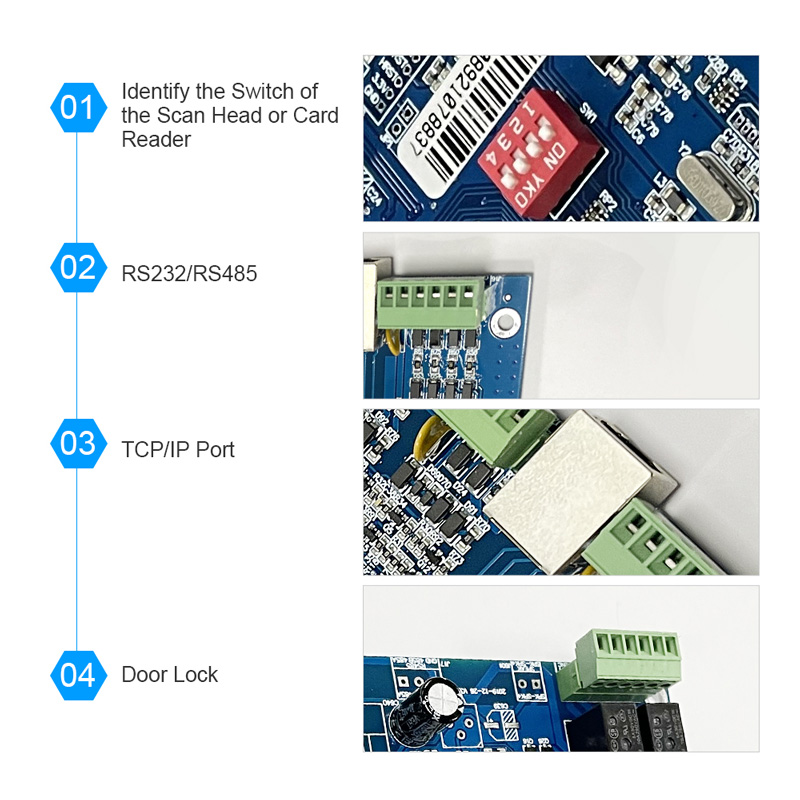

Puerto de comunicación | Puerto de red TCP / IP | ||
Puerto serie RS232 | 2 canales, admite conexión de escáner de código QR / lector de tarjetas de identificación | ||
Puerto del lector | 2 canales, compatible con lector Wiegand 26/34 | ||
Salida de relé | Relé Omron DC30V / 5A, 250VAC / 5A | ||
Retraso de relé | Se puede configurar un retardo de 1-255 segundos del relé de bloqueo de la puerta, otros relés se pueden configurar 1-65535 segundos | ||
Protección de interfaz | Todas las interfaces de entrada y salida tienen protección contra sobrecorriente y sobretensión, los puertos de comunicación y los puertos de alimentación tienen protección contra rayos de varios niveles. | ||
Salida de bloqueo de puerta | 1 canal, capacidad del relé 30 V CC 5 A, se puede configurar el retardo del relé de 1 a 255 segundos
| ||
Entrada de sensor de puerta | |||
Salida de voz | 1 canal con interfaz de amplificador de potencia de voz | ||
Entrada de sensor de puerta | Se puede configurar 1 canal, normalmente abierto y normalmente cerrado, la distancia de transmisión entre el cable de red ordinario y el controlador es inferior a 200 metros
| ||
Entrada del botón de salida | |||
Entrada de alarma de usuario | |||
Entrada de cerradura de puerta completamente abierta | 1 canal, distancia de transmisión entre el cable de red ordinario y el controlador ≤ 200 m
| ||
Entrada de cerradura de puerta completamente cerrada | |||
Parámetro de rendimiento
| Velocidad de lectura de tarjetas | <0,2 segundos, admite lector de tarjetas para deslizar al mismo tiempo | |
Intervalo de deslizamiento | < 0.5s | ||
Tarjeta de descarga de red | > 200 tarjetas / s, el tiempo de descarga de 20.000 tarjetas es inferior a 100 segundos | ||
Registro de carga de red | > 350 registros / s, el tiempo de carga de 100.000 registros es inferior a 330 segundos | ||
Tipo de lector de tarjetas de soporte | IC, ID, contraseña, biometría, etc. | ||
Velocidad de escaneo del código QR | < 0.5s | ||
Intervalo de código de escaneo | < 0.5s | ||
Verificación de código QR | Verificación de reglas, admite código QR para abrir la puerta sin conexión | ||

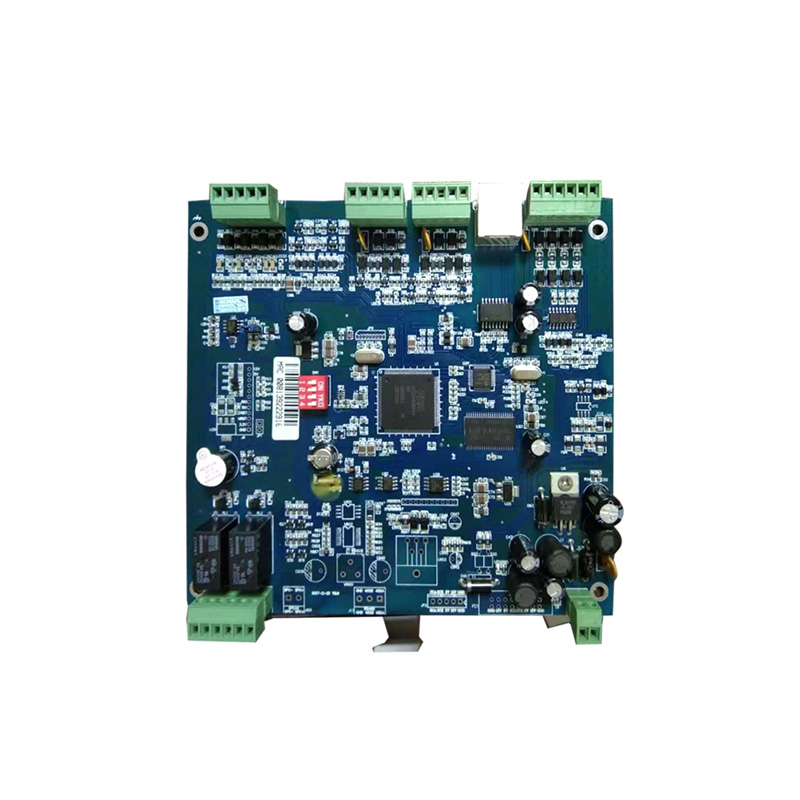

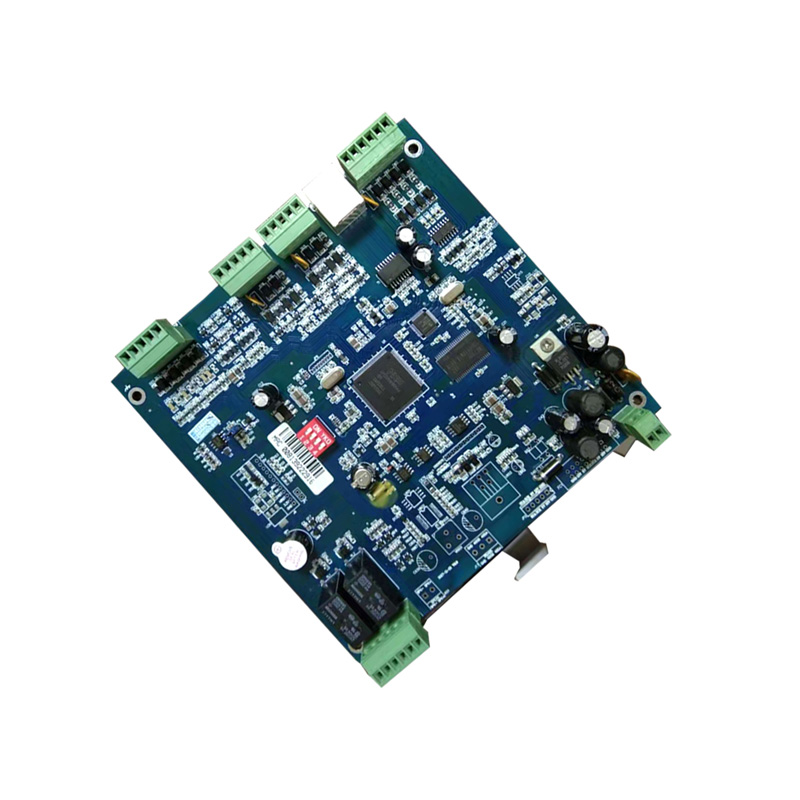

Parámetro físico | Tamaño de PCB | 160 mm × 150 mm | |
Temperatura de funcionamiento | -20 ℃ - 65 ℃ | ||
Humedad relativa | 0 - 90% sin condensación | ||
